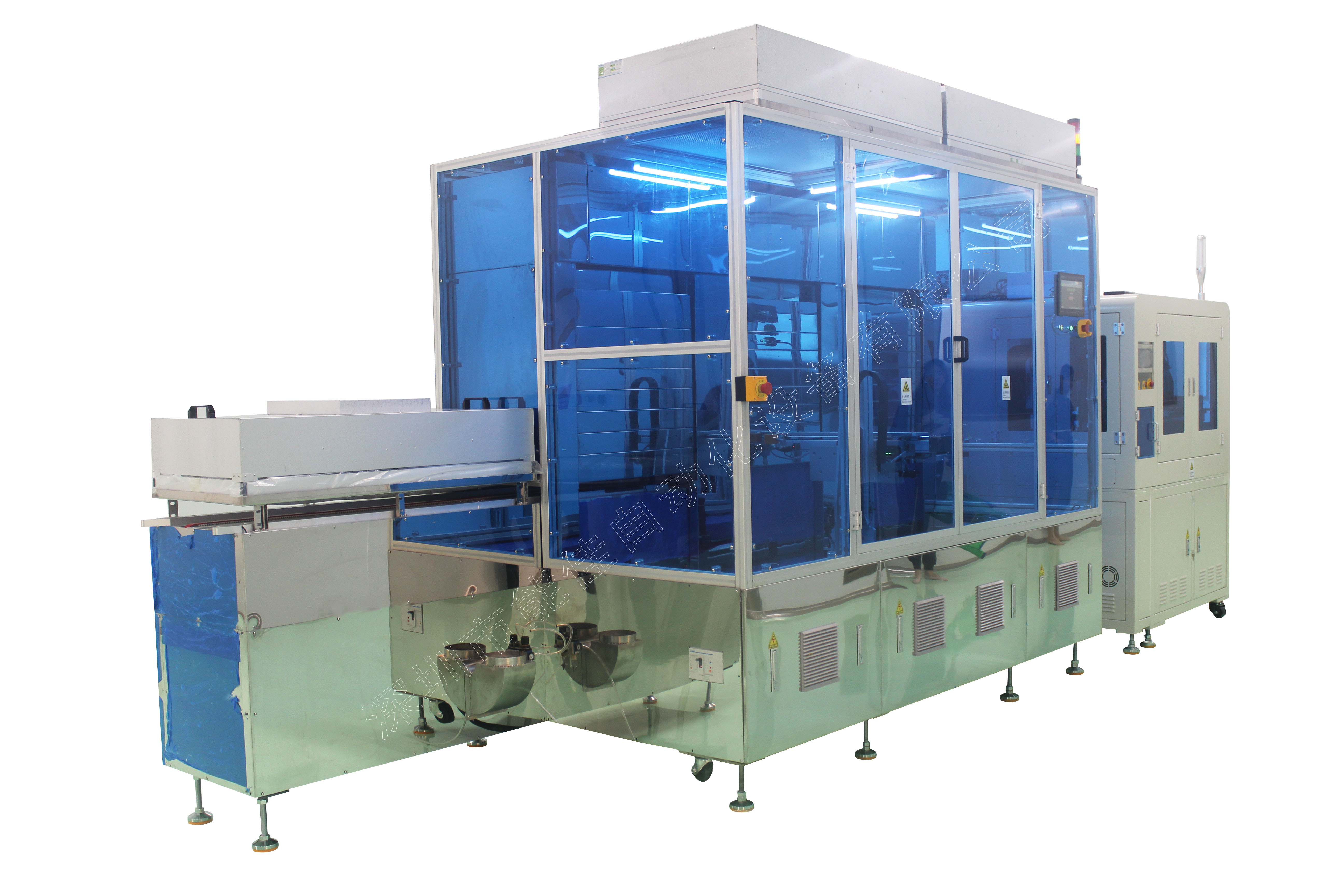

多层次复合炉
行业应用：
用于玻璃盖板的油墨烘烤表干固化，高精度自动化操作系统设计，处于行业领先水平。
规格参数
型号：NJKX-48*2/FH-600A
加热温度(℃)：室温~200℃调节
适用Tray尺寸(mm)：L480mm*W380mm(6~10片摆放）
外形尺寸(mm)：3600mm(L)X3000mm(W)X2400mm(H)
设备总功率(KW)：~100KW 电源：3∅ AC380V 50Hz
设备外形结构：蓝色透明板+喷涂件(电脑灰)
功能特点：
全程静态无尘烘烤，占地面积小，产能高节奏快且便于维护；
PLC+触摸屏控制，可视化人机界面，准确直观，操作便捷；
Tray输送驱动方式采用步进电机 同步带输送；
设置手动、单机自动、自动连线的多选运转模式，灵活方便；
热板采用铝板，表面阳极氧化处理，设置3个独立加热区，一段冷却区，采用静态红外线加热板辐射加热，均匀性良好；
三轴自动机械手对接自动丝印机上下料搬移产品，由机械手将治具放入或取出，并在本冷却工位进行冷却，实现产品Tray上料、烘烤、冷却、下料全方位的搬送，先进的工艺流程设计，操作安全快捷，大大节省人工成本，提升产品品质。
工艺流程：
丝印机输送线来料→TRAY上升→上料Y轴机械臂取料→Y轴机械臂取料缩回复位→X，Z轴同时插补移载→烤炉自动门开启→Y轴移载Tray进烤炉→Tray下降定位Y轴机械臂取料缩回复位→进烤炉烘烤6~10min→X，Z轴同时插补移载→Y轴机械臂移载取已固化产品移载至冷却工位→Tray下降定位Y轴机械臂放料缩回复位→Y轴机械臂上升取料缩回复位→X，Z轴同时插补移载→Y轴机械臂下降放料至下料输送线→X，Z轴同时插补移载至上料工位→完成一件产品搬移动作。
