应用：

3D TP与LCM贴合后UV固化

特点：1、移载平台托架设计，单边可调方式；

          2、机械手自动上料，防呆CCD相机识别；

          3、F300S无极灯光源：光强高、温度低、寿命长;

          4、人机界面控制，整机自动化程度高，集本侧固于一体，可满足高效率自动化需求;

 工艺流程：

     机械手上料→自动扫码MCR→本固→侧固→下料

规格表：

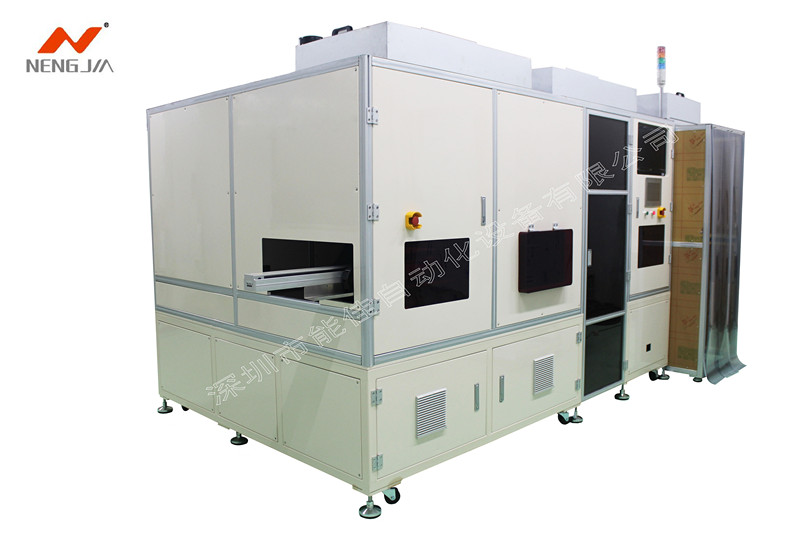

型号	NJUV-F300S/6BJ-BOE
电源	三相 3800VAC  50HZ
光源功率KW	~10.8KW
固化产品尺寸	（3~8英寸）~最大产品尺寸：L200mm*W130mm,FPC最长单侧长度~150mm以内
有效照射范围MM	300MM
产品输送机构传动方式	伺服电机+滚珠丝杆传动
固化区输送方式	步进式输送
产品动态测试温度℃	≤55℃
UV灯使用寿命H	≥6000小时
UV能量MJ/CM2	≥2100~4100mj/cm2 (测试线速300mm/S,EIT表裸测试，照射时间≥14S)
传动带距地面高度MM	1000±20MM
UV灯箱调节方式	电机自动调节
冷却方式	强制风冷+滤光片
人工检验输送线MM	L~2000*W~600*H~2000
上料区洁净棚规格MM	L~1200*W~2220*H~2000
缓存输送线MM	L~230*W~600*H~1000
固化区域外尺寸MM	~2950*1700*2300
总功率	25KW
